リバースエンジニアリング技術

リバースエンジニアリング

弊社ではいち早く非接触型カメラ式3次元デジタイザーを導入しリバースエンジニアリングを取り組んでおります。

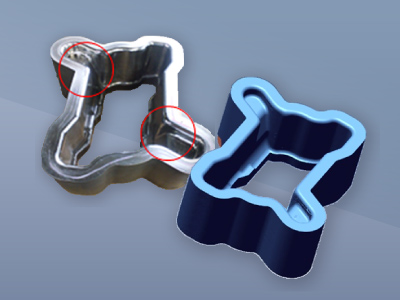

その技術を生かし、老朽化した金型の復元や破損金型のスピーディーな補修に活用しております。

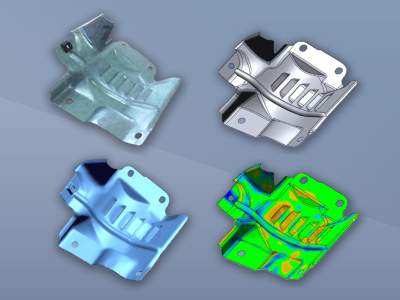

• たった一つしかない製品のサンプル。20年以上も前のパーツで金型・データもなく再生することに。





• デジタイジングされたSTLデータ。この段階でのデータ精度は部品形状及び大きさなどにもよりますが、概ね0.05mm以内。

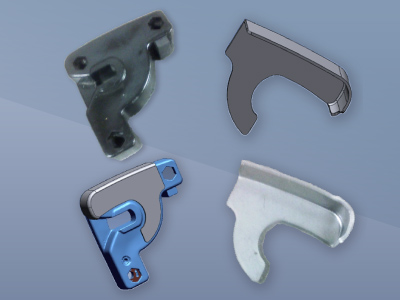

• STLデータをもとにサーフェイスデータ化





• STLデータとサーフェイスデータの偏差。緑部は誤差0.1mm範囲。
